写在前面

本文是根据海思3531DV100平台相关SDK文档进行学习和记录。

环境搭建

虚拟机环境为Ubuntu 20.04

安装交叉编译器

本文使用arm-hisiv600版本编译器。

  1. 拷贝编译器安装包至开发环境：cp arm-hisiv600-linux.tgz /your/path
  2. 解压安装包：tar xvf arm-hisiv600-linux.tgz, 得到文件：arm-hisiv600-linux.install arm-hisiv600-linux.tar.bz2 runtime_glibc.tgz

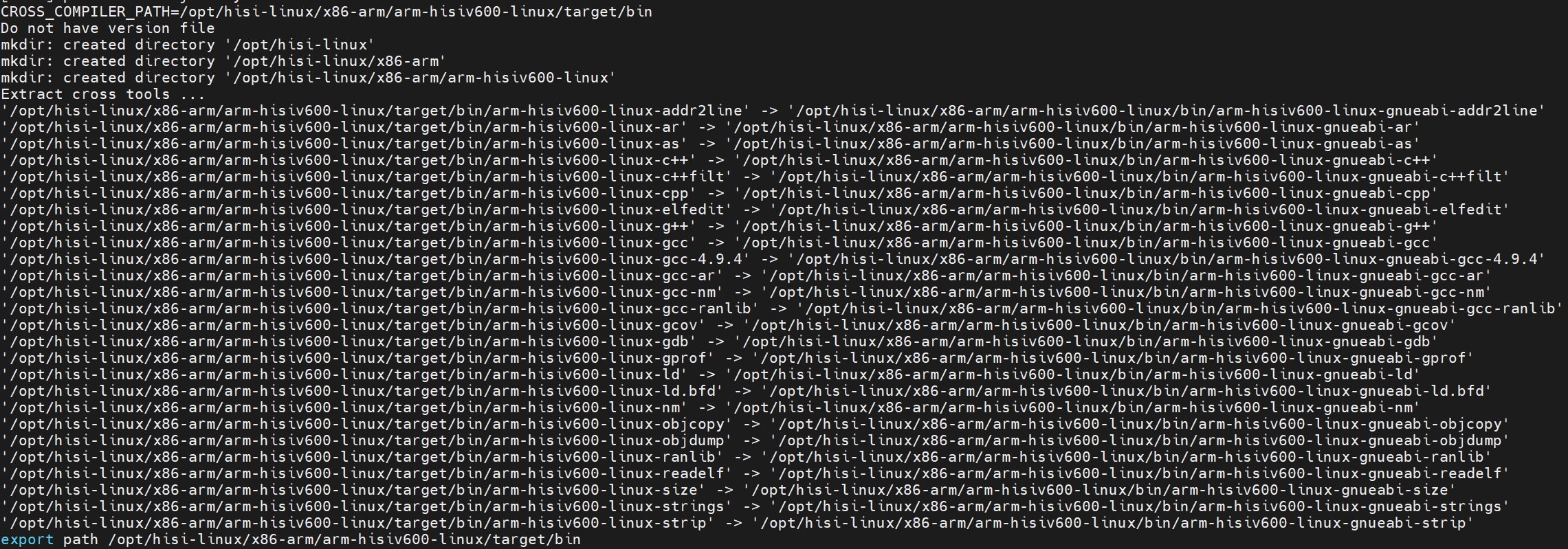

  3. 运行安装脚本：sudo sh arm-hisiv600-linux.install。注：此步需要管理员权限！！
    安装交叉编译器

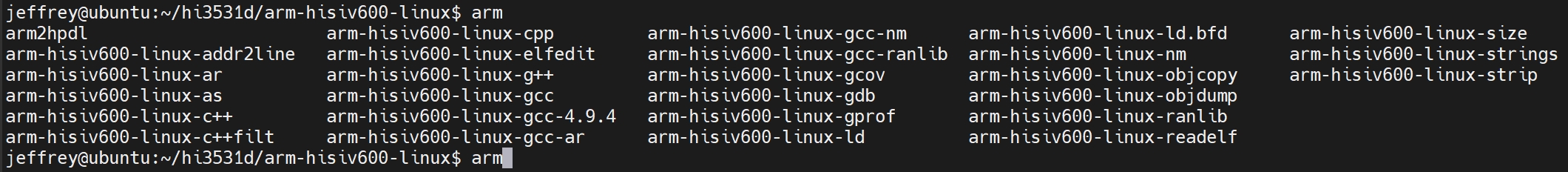

  4. 检查，输入arm后使用tab补全，看是否有如下输出，没有则需要重新安装或导入环境变量：export PATH="/opt/hisi-linux/x86-arm/arm-hisiv600-linux/target/bin:$PATH"可加入到/etc/profile文件中。
    检查安装
  5. 验证版本：arm-hisiv600-linux-gcc -v，输出
    Using built-in specs.
COLLECT_GCC=arm-hisiv600-linux-gcc
COLLECT_LTO_WRAPPER=/opt/hisi-linux/x86-arm/arm-hisiv600-linux/bin/../libexec/gcc/arm-hisiv600-linux-gnueabi/4.9.4/lto-wrapper
Target: arm-hisiv600-linux-gnueabi
Configured with: ../gcc-linaro-4.9-2015.06/configure --host=x86_64-linux-gnu --build=x86_64-linux-gnu --target=arm-hisiv600-linux-gnueabi --prefix=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/arm-hisiv600-linux --enable-threads --disable-libmudflap --disable-libssp --disable-libstdcxx-pch --with-arch=armv5te --with-gnu-as --with-gnu-ld --enable-languages=c,c++ --enable-shared --enable-lto --enable-symvers=gnu --enable-__cxa_atexit --enable-nls --enable-clocale=gnu --enable-extra-hisi-multilibs --with-sysroot=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/arm-hisiv600-linux/target --with-build-sysroot=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/arm-hisiv600-linux/target --with-gmp=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-mpfr=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-mpc=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-ppl=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-cloog=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-libelf=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --enable-libgomp --disable-libitm --enable-poison-system-directories --with-libelf=/home/sying/toolchain_ljhui/gcc4_9/arm-hisiv600-linux/gcc-glibc/install/host_lib --with-pkgversion=Hisilicon_v600_20180525 --with-bugurl=http://www.hisilicon.com/cn/service/claim.html
Thread model: posix
gcc version 4.9.4 20150629 (prerelease) (Hisilicon_v600_20180525)

    若输出：arm-hisiv600-linux-gcc: No such file or directory则需要安装32位环境兼容工具: sudo apt-get install lib32z1-dev

6.至此，交叉编译器安装全部完成

内核编译

官方文档中使用3.18.20版本，内核，点击即可直接下载：点我下载3.18.20版本内核源码

  1. 将下载的linux-3.18.20.tar.gz拷贝到SDK中的 osdrv/opensource/kernel目录中.
  2. 进入目录：cd osdrv/opensource/kernel
  3. 解压内核源码压缩包：tar -axf linux-3.18.20.tar.gz
  4. 修改目录名：mv linux-3.18.20 linux-3.18.y
  5. 进入内核源码目录：cd linux-3.18.y
  6. 打补丁：patch -p1 < ../hi3xx_for_linux_v3.18.y.patch
  7. 拷贝配置：cp arch/arm/configs/hi3531d_nand_defconfig .config
  8. 进行内核配置：make ARCH=arm CROSS_COMPILE=arm-hisiv600-linux- menuconfig
  9. 在出现的图文字面选择需要的模块，完成后保存退出
  10. 编译内核：make ARCH=arm CROSS_COMPILE=arm-hisiv600-linux- uImage

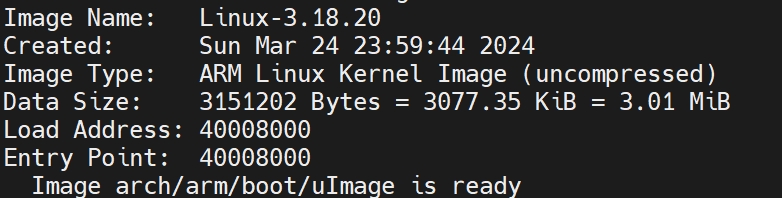

    编译成功截图：
    编译成功

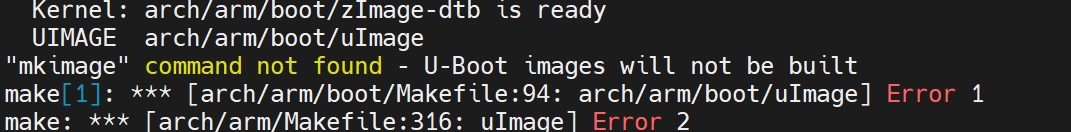

    若出现报错：
    kernel报错1

    解决方案：sudo apt-get install u-boot-tools

制作根文件系统

使用busybox制作根文件系统。
busybox源码路径：Hi3531D_SDK_V1.0.3.0/package/osdrv/opensource/busybox

  1. 解压源码：tar xvf busybox-1.20.2.tgz
  2. 进入目录：cd busybox-1.20.2
  3. 进行配置：cp config_v600_softfp_neon .config

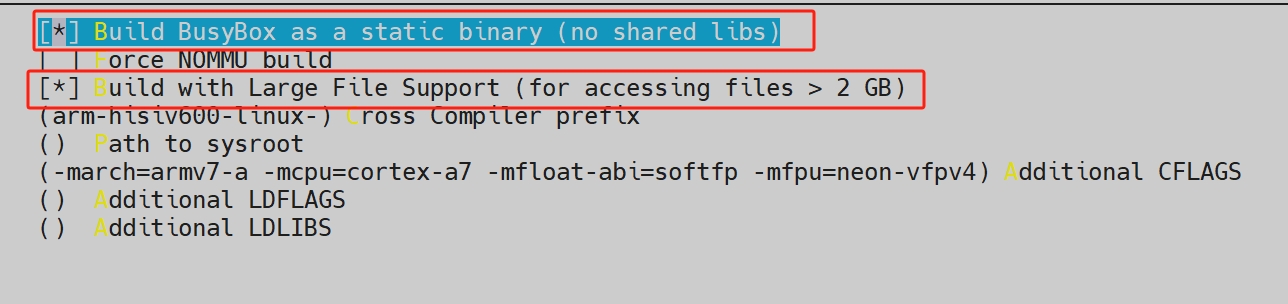

  4. 配置busybox：make menuconfig，打开大文件支持和静态编译，路径：Busybox Settings ---> Build Options
    busybox选项配置

  • 第一个选项选择是否把busybox编译成静态链接的可执行文件。如果选择该选项，编译出来的busybox就是静态链接的，运行时不依赖于动态库，但体积较大；清除该选项将得到动态链接的busybox，体积较小，但需要动态库的支持。

  • 第二个选项是用于选择SDK推荐的交叉编译器，配置好后保存并退出。

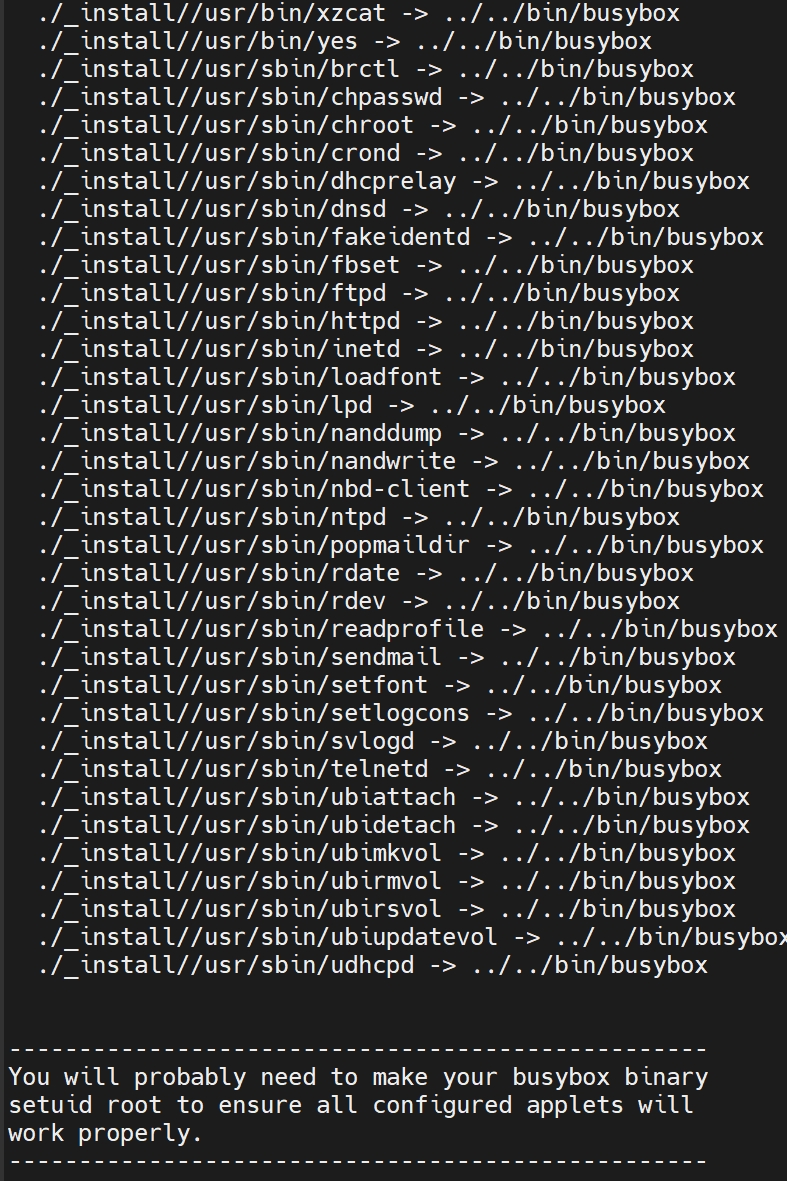

  1. 编译安装busybox：make && make install，生成的文件都在_install目录

    busybox编译完成

  2. 直接在_install目录制作根文件系统：

    //创建必要路径
# mkdir etc dev mnt
# mkdir -p proc sys tmp mnt
# mkdir -p etc/init.d/
//添加文件系统挂载信息
# vim etc/fstab
proc        /proc           proc         defaults        0        0
tmpfs       /tmp            tmpfs    　　defaults        0        0
sysfs       /sys            sysfs        defaults        0        0
//开机脚本
# vim etc/init.d/rcS
echo -e "Welcome to tinyLinux"
/bin/mount -a
echo -e "Remounting the root filesystem"
mount  -o  remount,rw  /
mkdir -p /dev/pts
mount -t devpts devpts /dev/pts
echo /sbin/mdev > /proc/sys/kernel/hotplug
mdev -s
# chmod 755 etc/init.d/rcS
//busybox执行的文件
# vim etc/inittab
::sysinit:/etc/init.d/rcS   //开机执行脚本
::respawn:-/bin/sh  //启动后不断运行shell，然后我们可以运行命令了
::askfirst:-/bin/sh
::ctrlaltdel:/bin/umount -a -r
# chmod 755 etc/inittab
# cd dev
//创建设备节点    c为字符设备 5为主设备号，1为从设备号
# mknod console c 5 1
# mknod null c 1 3
# mknod tty1 c 4 1

    目录结构

    total 44
drwxrwxr-x 11 jeffrey jeffrey 4096 Mar 25 00:25 .
drwxr-xr-x 35 jeffrey jeffrey 4096 Mar 25 00:13 ..
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:13 bin
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:31 dev
drwxrwxr-x  3 jeffrey jeffrey 4096 Mar 25 00:30 etc
lrwxrwxrwx  1 jeffrey jeffrey   11 Mar 25 00:13 linuxrc -> bin/busybox
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:24 mnt
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:25 proc
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:13 sbin
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:25 sys
drwxrwxr-x  2 jeffrey jeffrey 4096 Mar 25 00:25 tmp
drwxrwxr-x  4 jeffrey jeffrey 4096 Mar 25 00:13 usr
jeffrey@ubuntu:~/hi3531d/Hi3531D_SDK_V1.0.3.0/package/osdrv/opensource/busybox/busybox-1.20.2/_install$ ls etc/
fstab  init.d  inittab
jeffrey@ubuntu:~/hi3531d/Hi3531D_SDK_V1.0.3.0/package/osdrv/opensource/busybox/busybox-1.20.2/_install$ cat etc/fstab
proc        /proc           proc         defaults        0        0
tmpfs       /tmp            tmpfs    　　defaults        0        0
sysfs       /sys            sysfs        defaults        0        0
jeffrey@ubuntu:~/hi3531d/Hi3531D_SDK_V1.0.3.0/package/osdrv/opensource/busybox/busybox-1.20.2/_install$ cat etc/inittab
::sysinit:/etc/init.d/rcS
::respawn:-/bin/sh
::askfirst:-/bin/sh
::ctrlaltdel:/bin/umount -a -r
jeffrey@ubuntu:~/hi3531d/Hi3531D_SDK_V1.0.3.0/package/osdrv/opensource/busybox/busybox-1.20.2/_install$ cat etc/init.d/rcS
echo -e "Welcome to tinyLinux"
/bin/mount -a
echo -e "Remounting the root filesystem"
mount  -o  remount,rw  /
mkdir -p /dev/pts
mount -t devpts devpts /dev/pts
echo /sbin/mdev > /proc/sys/kernel/hotplug
mdev -s

  3. 制作文件系统镜像
    嵌入式系统中常用文件系统包括有cramfs、JFFS2、NFS、initrd、yaffs2、ubifs以及squashfs。它们的特点如下：

    • cramfs 和 JFFS2 具有好的空间特性，很适合嵌入式产品应用。
    • cramfs 与 squashfs 为只读文件系统。
    • squashfs 压缩率最高。
    • JFFS2 为可读写文件系统。
    • NFS 文件系统适用于开发初期的调试阶段。
    • ubifs 和 yaffs2 文件系统用于NAND Flash。
    • initrd 采用 cramfs 文件系统，为只读。
      制作yaffs2格式文件系统：
      yaffs2 的优缺点如下：
    • 优点
      − 专门针对NAND Flash，软件结构得到优化，速度快。
      − 使用硬件的spare area区域存储文件组织信息，启动时只需扫描组织信息，启动比较快。
      − 采用多策略垃圾回收算法，能够提高垃圾回收的效率和公平性，达到损耗平衡的目的。
    • 缺点
    • 没有采用压缩的文件格式。当包含的内容相同时，yaffs2镜像文件要比jffs2镜像文件大。
      制作方法：
      对于SPI Nand Flash：
      ./mkyaffs2image100 ./_install image_rootfs.yaffs2 pagesize ecctype
      对于Parallel Nand Flash
      ./mkyaffs2image610 ./_install image_rootfs.yaffs2 pagesize ecctype
      参数说明：

      ./_install 根文件系统路路径
image_rootfs.yaffs2 制作出的文件系统名字
pagesize     the page size to be converted
         0 | 512     512 Bytes pagesize
         1 | 2k      2K Bytes pagesize
         2 | 4K      4K Bytes pagesize
         3 | 8K      8K Bytes pagesize
         4 | 16K     16K Bytes pagesize
ecctype      ECC type
         0 | none    no ecc
         1 | 1bit    used 1bit/512 ecc
         2 | 4bit    used 4bit/512 ecc
         3 | 8bit    used 8bit/512 ecc
         4 | 24bit   used 24bit/1k ecc
         5 | 40bit   used 40bit/1k ecc
         6 | 64bit   used 64bit/1k ecc

制作ext3格式文件系统：

  1. 制作一个空镜像：dd if=/dev/zero of=./rootfs.ext3 bs=1M count=32
  2. 格式化镜像：mkfs.ext3 rootfs.ext3
  3. 挂载: mkdir fs && mount -o loop rootfs.ext3 ./fs
  4. 拷贝文件: cp -fra ./_install/* ./fs/
  5. 取消挂载: umount ./fs
  6. 打包：gzip --best -c rootfs.ext3 > rootfs.img.gz
